Diese Galerie zeigt die Schritte der Qualitätssicherung auf elektrischer Seite bei der Herstellung unserer PCs und Workstations. Alle stromtragenden Steckverbindungen und Wärmeübergangspunkte werden per Foto dokumentiert, um einerseits dem Kunden die Sicherheit zu geben, dass jeder Rechner zu 100% geprüft wurde, andererseits auch der internen Dokumentation gegenüber unberechtigten Reklamationen dient. PCs sind nach wie vor modulare und anpassbare Geräte, die zum Basteln und Aufrüsten einladen.

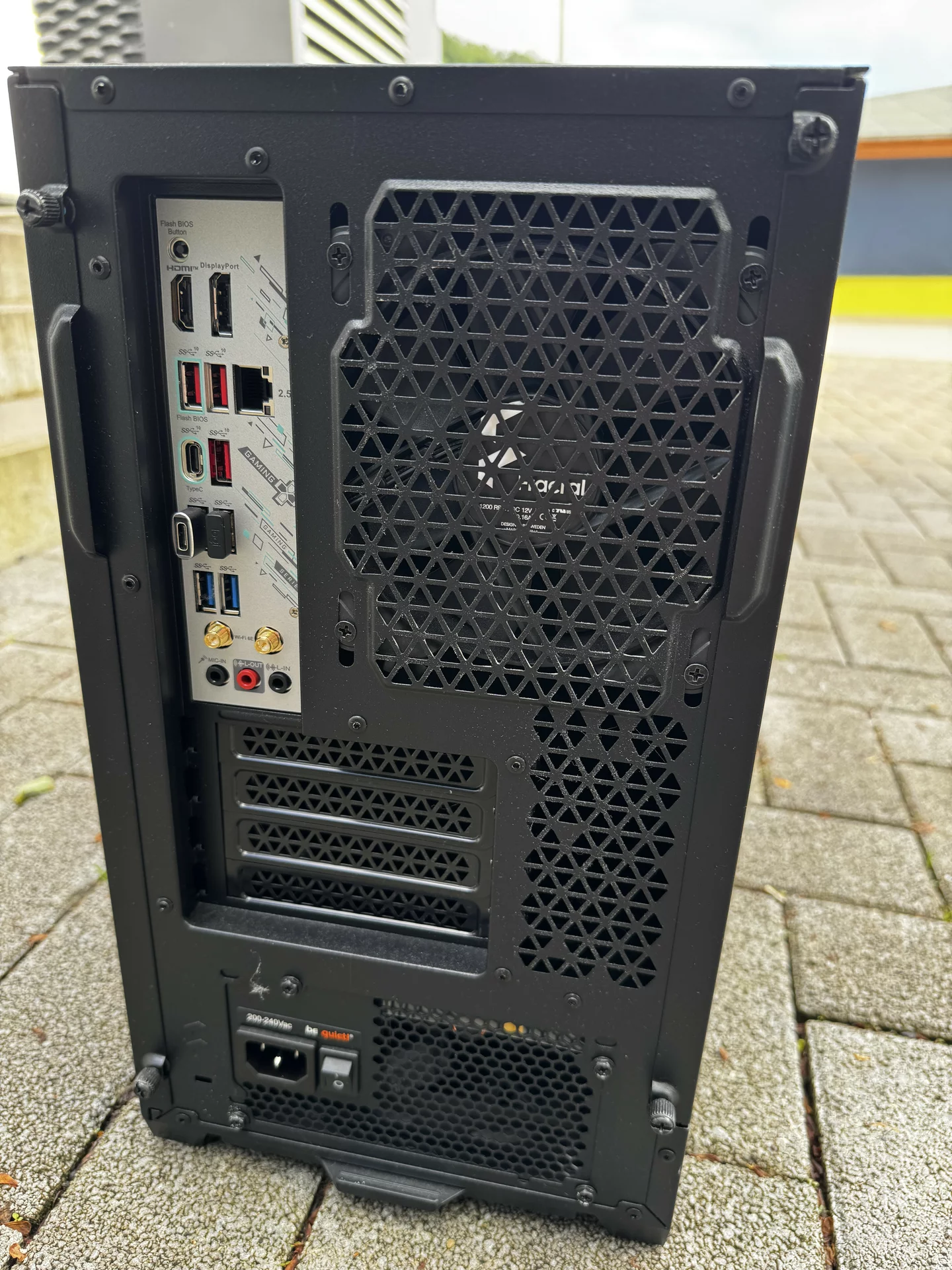

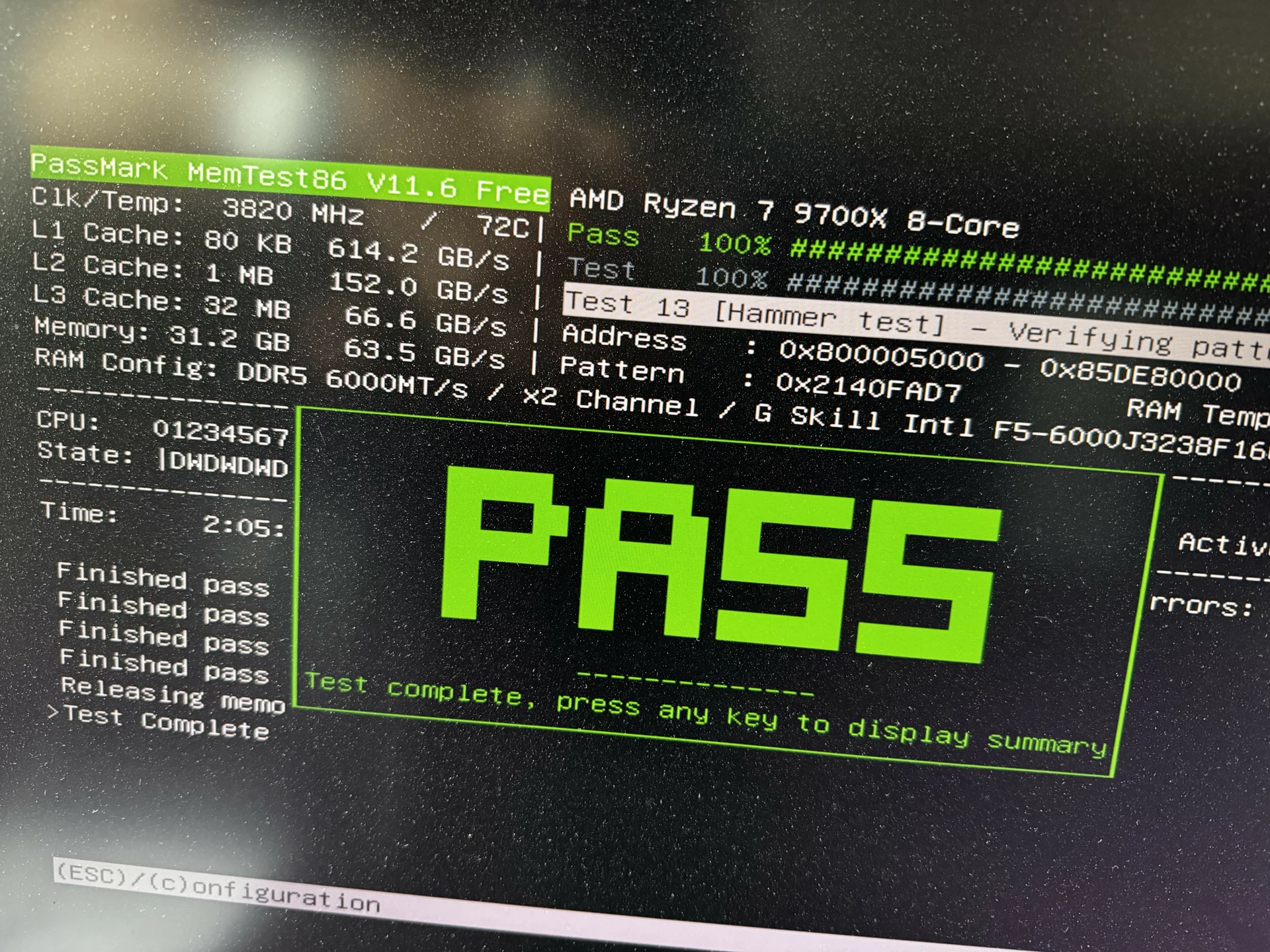

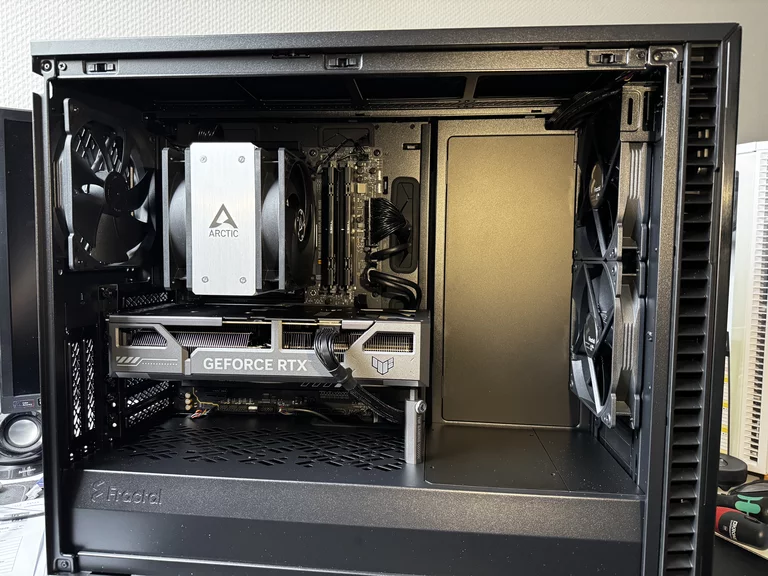

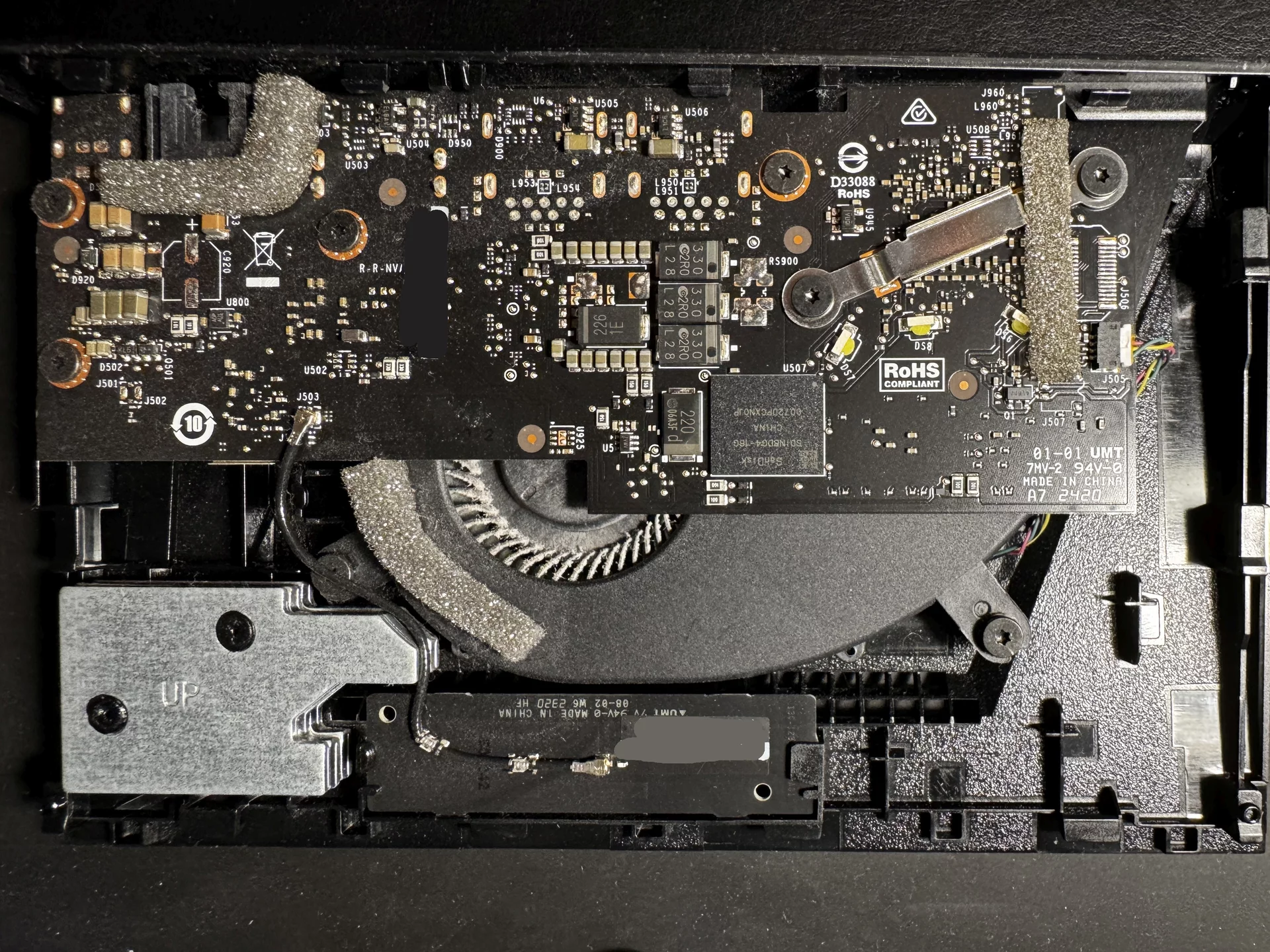

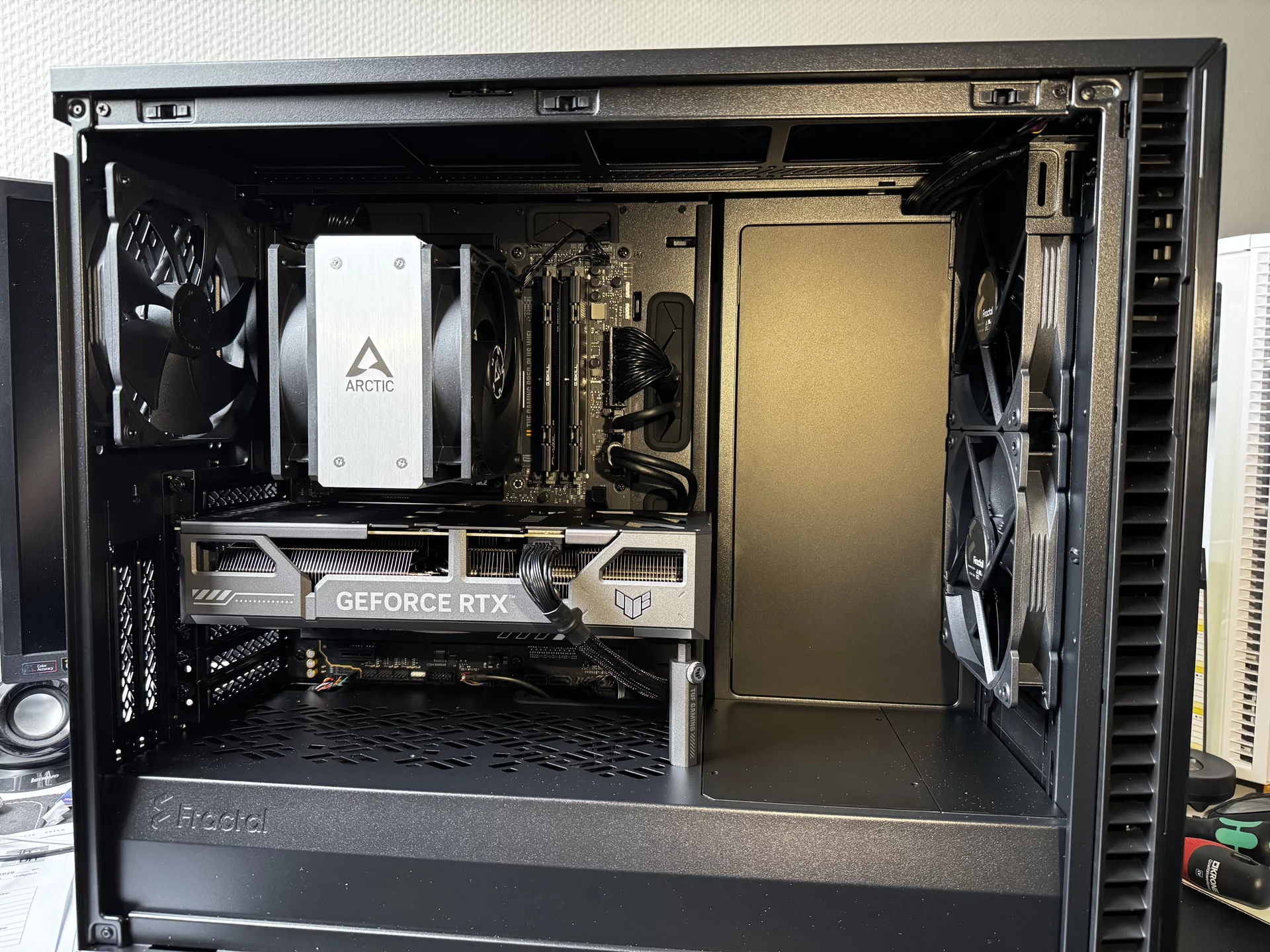

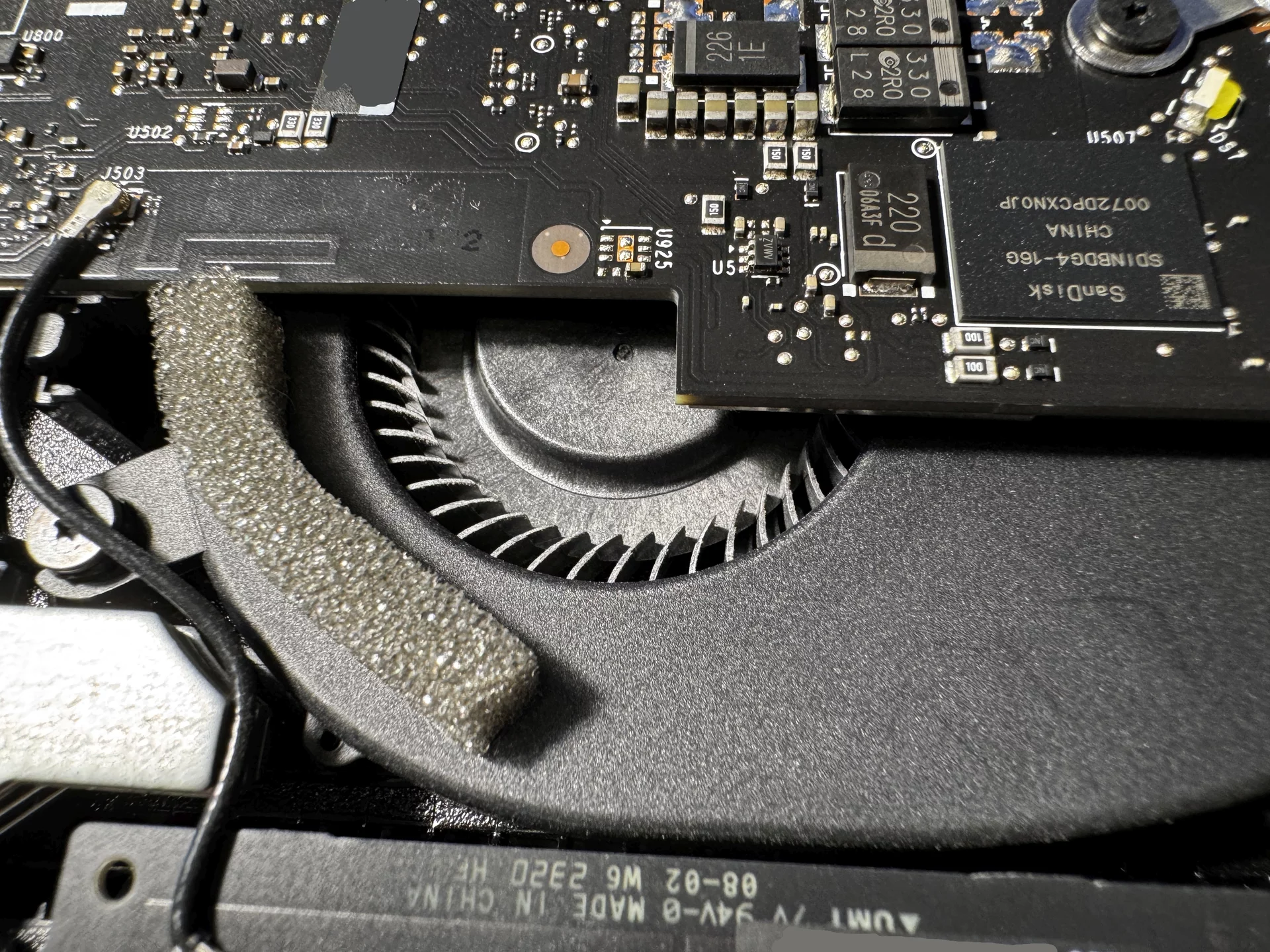

Ein Kunde aus Kettwig wünschte wegen sommerlicher Temperaturen und auffallend lauten Lüftern neue Wärmeleitpaste auf CPU und Grafikchip, neue Wärmeleitpads und eine generelle Reinigung von Staub. Das Gaming-Laptop von Schenker, Marke XMG Fusion 15 (Baujahr 2020) wurde demontiert und Schritt für Schritt gereinigt. Die Lüfter und Kühlkanäle wurde mit Antistatikpinsel und Druckluft gereinigt, alte Wärmeleitpaste entfernt und neu aufgetragen (Arctic MX-4). Alle Wärmeleitpads (Silikonkissen zur Wärmeübertragung zwischen Bauteil und Kühlkörper) wurden entfernt und gegen Neuteile der richtigen Stärke getauscht. Schenker/Intel verwendet in diesem Gerät mindestens vier verschiedene Stärken zwischen 0,5 und 1,5mm, gekennzeichnet durch die Farben blau, grau und gelb. Grau gabs in zwei Stärken. Zuletzt wurde alles wieder zusammengebaut und das Gerät auf Funktion getestet.
Eine Kundin aus Kettwig hat einen Medion-Rechner "PC MT 7 Type MED MT564" von ca. 2009, der sich nicht mehr anschalten lässt. Ihr Wunsch ist es, den Rechner zu retten. Wir diagnostizieren durch Komponententausch ein defektes Mainboard, eine OEM-Variante von MSI, Type MS-7501 Ver 6.1. Leider ist dieses Mainboard als Ersatzteil weder gebraucht noch neu erhältlich, so daß wir ein ASUS-Mainboard ähnlichen Types (M5A78L-M LE) einbauen. Der Rechner läuft wieder und sowohl Windows als auch die Nutzdaten konnten gerettet werden.
Es ist wieder ein Jahr rum und die Kalibrierung der Akkus der USVen ist fällig. Was da so aussieht, als würden wir uns eine große Tasse Tee kochen, ist in Wirklichkeit ein "nicht-fluktuierender, linearer Lastwiderstand 600W", so wie es in den Service-Anleitungen der USV gewünscht wird. Da alle Akkus altern, müssen sie regelmäßig kontrolliert entladen werden, und dabei die Entladekurve (Zellspannung über entnommene Ladung und Zeit) mitprotokolliert werden. Jede ordentliche USV kann das, manchmal ist die Funktion über Tastenkombinationen erreichbar, oder wie hier bequem über die Management-Oberfläche der verbauten RMCARD205 in dieser CyberPower PR1500ERT2U. Nach der Kalibrierung stimmen die Akkulaufzeiten bei Stromausfall wieder, und man hat die Sicherheit, dass die Akkus noch belastbar sind.
Hier ist das Laptop "Lenovo Thinkpad T570 Type 20HA-S0QB00", ein gutes Business-Gerät, leider durch Wasser beschädigt worden. Die Kundin hatte den Wunsch, die Festplatte vom defekten Gerät in ein baugleiches, bereits beschafftes Gerät umzubauen. Der Tausch ging problemlos von statten, wie bei fast allen guten Geräten wurde kein Klebstoff oder andere Gemeinheiten bei der Herstellung verwendet. Interessant bei diesem Gerät ist der Festplattenträger, wo man in den 2,5"-Schacht einen Adapter für eine M.2 SATA-SSD eingebaut hat. Es stellte sich beim Wiedereinschalten fest, dass der sog. BitLocker, eine starke Festplattenverschlüsselung von Microsoft, den Wechsel der Hardware erkannt hat (das ist seine Aufgabe) und vom Benutzer verlangte, einen Wiederherstellungsschlüssel einzugeben. Die Kundin hatte unglaubliches Glück und hat Ihren Schlüssel tatsächlich in einem ihrer Microsoft-Accounts wiedergefunden! Deshalb raten wir Endkunden, den BitLocker nicht zu verwenden, da die Gefahr sehr groß ist, aus dem Rechner ausgesperrt zu werden, und Reparaturen und Datenrettung im Schadensfalle unmöglich werden. Schon viele Updates von Windows haben "aus Versehen" den BitLocker-Schutz aktiviert, wie wir aus eigener Praxis mit Dell-Geräten bestätigen können.
Austausch eines Ladeanschlusses ("DC Power Jack") an einem DELL Inspiron 3505. Sehr gute Lösung von DELL, dieses Verschleißteil als Extra-Käbelchen auszuführen. Der Wechsel geht ohne Löten vonstatten.
Heute mal eine Fingerübung an einem 2012er Terra Mini-PC (Fa. Wortmann) von zwei sehr netten Kunden aus Fischlaken, bei dem die BIOS-Batterie leer war und der Rechner deshalb nicht starten wollte. Der sehr ordentlich aufgebaute mini-ITX-PC wurde dabei noch vom Staub befreit. Die Lithium-Knopfzelle CR2032 hält nur ein paar Jahre und ist durch den roten Kasten gekennzeichnet. Zugang zur Batterie nach Entfernen des optischen Laufwerkes und der Festplatte.
Bau eines High-End-Gaming-PCs auf Basis des AMD Ryzen 9 7950X3D mit 32 GB RAM, ASUS ROG Strix X670E-E Gaming WIFI-Mainboard mit der so wichtigen Diagnose-Möglichkeit in Form von zweistelliger 7-Segment-Anzeige, 2 x 2 TB Samsung 980 Pro SSD, Grafikkarte Zotac RTX 4090 Trinity OC mit vielen Corsair-iCUE-Komponenten, wie z.b. dem 5000D Airflow RGB-Gehäuse, der 360er Capellix XT-Wasserkühlung, Dominator Platinum-RAM-Bausteinen mit RGB, dem HX1200i-Netzteil und sämtlichen Lüftern. Der Kundin war wichtig, das System 8 Jahre nutzen zu können, deswegen alles ein bisschen überdimensioniert. Wir wünschen viel Spaß mit dieser Traummaschine!
Derzeit bei uns im Test: Der CPU-Kühler der Leistungsklasse von Noctua, NH-D15, auf einem Intel Core i9-13900K. Hier in unserem Testrechner zusammen mit einer Zotac RTX 4090 OC. Erste Ergebnisse sind sehr positiv, 250W (PL1+PL2) werden bei ca. 80°C CPU-Temperatur abgeführt. Dies wäre die zuverlässige Alternative für Rechner, die keine AIO-Wasserkühlung bekommen sollen. Gehäuse: Fractal Design Define 7. Ein oder zwei Lüfter müssten noch ins Gehäuse, dann wäre das Projekt eine runde Sache.
Umbau eines LGA 1700-Mainboards von Intels ILM auf den Thermal Grizzly Contact Frame 13th/14th Gen. (Entwickelt von der Roman "der8auer" Hartung) zur Verbesserung der Anlagefläche der CPU (Intel Core i9-13900k) zum CPU-Kühler. Erfolg: Bessere Wärmeübertragung und geringere Temperaturen im CPU-Die (auch in Bildern unten). Diese Modifikation ist bei unseren leistungsfähigsten Intel-PC schon inklusive, man kann sie aber auch bei kleineren PC mitbestellen oder nachrüsten lassen. Diese Lösung wird uns sicherlich bei kommenden Arbeiten und Projekten wieder begegnen.
Das leidige Thema Sockel LGA 1700, der mehr als empfindlich ist. Seine 1700 (daher der Name) haarfeinen Metallfedern verbiegen sich bei der ersten schrägen Berührung. So auch bei unserem Kunden, der leider das Pech hatte, gleich mehrere Pins in einer Gruppe verbogen zu haben und trotzdem CPU+Mainboard in Betrieb genommen hat. Eine Rettung des Mainboards war finanziell nicht sinnvoll, die CPU aber (Intel Core i5-12400F) ließ sich aber retten. Unter dem Mikroskop sieht man die Brandspuren und die angeschweisste und danach abgerissene Kontaktfeder. Diese wurde entfernt und der Bereich um die Kontaktpads herum gereinigt, um weitere Kurzschlüsse zu verhindern. Die CPU läuft wieder in einem neuen Mainboard (ASUS Z790 Prime-A Wifi).
Heute bekam ein Asus P1701F-Laptop einen schnellen, neuen WLAN-Chip AX200 von Intel eingebaut. Er beherrscht den Wifi-6-Standard mit 2x2 MIMO. Der etwas eingestaubte Lüfter wurde auch gleich mit gereinigt.
Die Tage kam ein Rechner zu uns, der wohl viele Jahre in einem Stall gelaufen sein muss, so verstaubt wie der innendrin war. Gerät ist ca. 10 Jahre alt und der Kunde hängt an ihm, so daß wir dem Rechner, der nicht mehr starten wollte, eine Reinigung und ein neues Netzteil (be quiet! System Power 9 mit 600W) gegönnt haben. Intel Core i5-3570K in einem Asus P8Z77-V LX, 2x4GB DDR3-1600-Ram, Nvidia GTX 1070, SSD, HDD, optisches Laufwerk. Er läuft wieder! Anmerkung für die Adleraugen: die PCIe-Stecker an der Grafikkarte sind nur vorläufig, inzwischen sind beide Rails (12V0 und 12V1) des Netzteiles mit der GraKa verbunden, um das Netzteil gleichmässig zu belasten.
USV von APC, Typ Smart-UPS 2200 (SMT2200i) mit völlig fertigen Akku. Nach ca. sieben Jahren Betrieb wird der Akku noch nichtmal erkannt, sondern die USV meldet "Batterie verbinden". Hier wird die Kunststoffverkleidung abgenommen und hinter der Blechklappe der Akkupack RBC55 (bestehend aus zwei Stück 12V 17Ah-Bleiakkus mit individuellen Steckverbindern) im laufenden Betrieb gewechselt. Bei professionellen USV wie dieser geht das.
Akkutest und -austausch an einer USV (Unterbrechungsfreie Stromversorgung) von CyberPower Typ CP1500EPFCLCD. Die Laufzeit war nicht mehr lange genug, deswegen wurde der Akkupack ausgetauscht.
WLAN-Upgrade und Akkutausch an einem Lenovo IdeaPad 720s-13IKB
Ubiquiti Dream Machine SE (UDM SE) und Switche (US-XG-6 PoE) und LTE-Modem (U-LTE) als Testumgebung für mittlere WLAN-Anlagen.
Gewitter und Angst vor Stromausfall? Hier nicht, mit einer CyberPower USV PR1500ERT2U mit RMCARD205 Management-Card zur Fernverwaltung im Netz. Angeschlossen sind ein ausgewachsener PC und ein Laptop, voraussichtliche Stützzeit: 1h28m.
Kunden-PC im Jahr 2018 der 700 EUR-Klasse. MSI Z370M Mortar mATX, Intel Core i3-8100, 8GB (2x4GB) G.Skill Ripjaws 4 DDR4-2133, Fractal Design Focus G Mini ATX, Samsung SSD 960 EVO Series NVMe 250GB TL, be quiet! Straight Power 10 400 Watt
RAM-Upgrade eines NAS von Synology, Type DS1621+ von 4GB auf 20GB. Beide Sockel noch leer.
WLAN-Abdeckung ("Heatmap") anhand der Augmented Reality-Erfassung der Ubiquiti-Anlage (UDM-SE) in unseren Räumlichkeiten. Es sind momentan zwei Access Points (U6-Pro) in Betrieb, erkennbar an der hellgrünen Farbe. Die Wände sind natürlich in Wirklichkeit nicht schief, da hat die App noch ein paar Macken mit der Auswertung des Kompasses im iPhone. Ein dritter Access Point liegt bereit, falls die hellbraunen Zonen intensiv genutzt werden müssten. Einfach einstecken und läuft, voll-fernkonfiguriert von der Ubiquiti Dream Machine - Special Edition.
Sieht Ihre WLAN-Nachbarschaft auch so aus (ca. 60 sichtbare Netze nach runterscrollen)? Typisch für dichtere Bebauung und Mehrfamilienhäuser, wie bei uns am Kettwiger Ruhrbogen. Ein WLAN-Repeater hilft hier nicht, sondern macht das Problem eher schlimmer. Sprechen Sie uns für saubere Lösung(en) an.
